Halbleiterrelais – klein, schnell und langlebig

Wann brauchen Sie ein Halbleiterrelais? Und wie treffen Sie Ihre Wahl – angesichts eines Produktkatalogs von 126 Seiten?

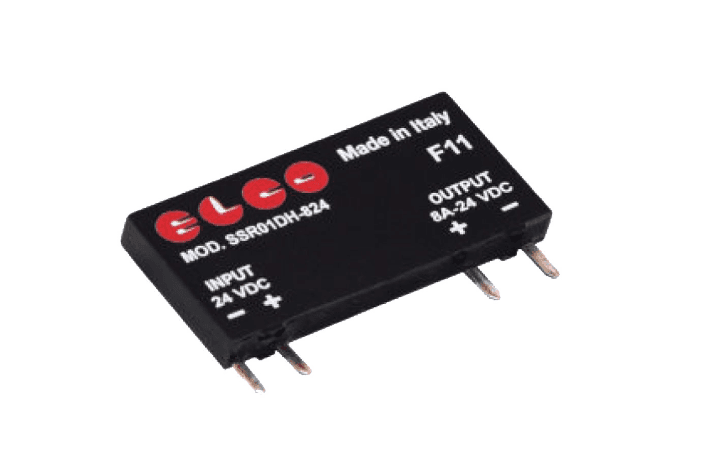

EL.CO. wurde 1986 gegründet und entwickelt seitdem kontinuierlich sein Sortiment an Halbleiterrelais (oder statischen Relais) weiter. Zu den neuesten Ergänzungen des Sortiments gehört die Serie SSR01DH / SSR02DH / SSR05DH.

Diese neuesten Halbleiterrelais (SSRs) verbinden eine hohe Schaltgeschwindigkeit und geringe Steuerleistung mit einer Eingangs-Ausgangs-Isolierung von 3.750 V und können bei Temperaturen von -40 bis 100 °C gelagert werden. Die Betriebstemperatur beträgt -30/+80 °C.

Sie sind eine weitere Ergänzung eines unglaublich beeindruckenden Sortiments, das Sie hier sehen können.http://www.nexuscomponents.co.uk/Manufacturers/ELCO Bei Nexus verfügen wir über das technische Wissen, um sicherzustellen, dass Sie das richtige SSR für Ihre Anforderungen erhalten – und um zu erkennen, wann eine andere Lösung die richtige sein könnte. Denn kein einzelnes SSR ist für alle Anwendungen perfekt – daher die Notwendigkeit eines so umfangreichen Produktkatalogs.

Ganz einfach gesagt: SSRs sind eine Alternative zur Verwendung eines herkömmlichen Schalters, wenn Sie einen Stromkreis ein- oder ausschalten möchten. Neben der Tatsache, dass es kleiner und günstiger als ein Schalter ist, hat das SSR keine beweglichen Teile. Es kann daher viel schneller arbeiten und hält länger als ein Schalter – denn wo sich Teile bewegen können, können sie auch verschleißen. Erstmals in den 1960er-Jahren eingeführt, waren SSRs die nächste Generation nach dem elektromechanischen Relais. Während ein elektromechanisches Relais robust und an eine Vielzahl von Aufgaben anpassbar ist, nimmt es tendenziell mehr Platz ein. Ein elektromechanisches Relais kann 5–15 ms zum Schalten benötigen – für manche Anwendungen viel zu langsam. Die Drähte eines SSR sind kleiner und von höherer Stärke als bei einem Schalter, wodurch die Bauteile deutlich kleiner ausfallen können. Sie erhöhen die Sicherheit, da Sie es mit einer geringeren Spannung und Stromstärke zu tun haben – was sie zu einer ausgezeichneten Wahl für deutlich höhere Spannungen macht, bei denen ein herkömmlicher Schalter unter hohem Strom durchbrennen könnte. Sie lassen sich so auslegen, dass sie sich mit einem Steuerstrom von nur 1 Milliampere einschalten, wobei häufiger 5 bis 15 Milliampere verwendet werden.

SSRs sind also schneller, kleiner und haben eine längere Lebensdauer als ein mechanisches Relais. Eingesetzt in Glühlampen und Leuchten, Autos, Heizgeräten, Computern und Netzteilen, bieten sie viele Vorteile. Kein Rückstoß, kein mechanischer Verschleiß, Zuverlässigkeit, verkürzte Reaktionszeit und Stoßfestigkeit – das Halbleiterrelais hat eine beeindruckende Liste von Eigenschaften vorzuweisen. Nicht zuletzt das völlige Fehlen von Funkenbildung – entscheidend in explosionsgefährdeten Umgebungen.

Sie können Millionen von Zyklen ohne Funktionsverlust arbeiten. Da sie geräuschlos schalten, sind sie in Schaltschränken mit vielen Relais von enormem Vorteil, wo der Lärm wirklich ansteigen kann. Und sie lassen sich in feuchten und schmutzigen Umgebungen einsetzen.

Ihre Vorteile gegenüber elektromechanischen Relais machen sich besonders in Thermostaten, bei Hochgeschwindigkeitsschaltanwendungen wie Heizkreisen und bei jeder Anwendung mit häufigem Ein-Aus-Schalten bemerkbar (SSRs haben kein Kontaktprellen).

Allerdings können SSRs anfällig für einen Spannungsabfall von 1 bis 1,5 V sein und sind nur mit Wechselstrom- oder Gleichstromausgang kompatibel. Sie können außerdem widerstandsfähig gegen Transientenspannungen sein. Sie müssen korrekt angeordnet werden – gut belüftet und nicht in Reihen übereinander angeordnet.

Alle Halbleiterrelais von EL.CO. sind mit einem Snubber-Filter ausgestattet, der sie vor Spannungsspitzen schützt, die durch eine übermäßige Anstiegsgeschwindigkeit der Ausgangsspannung verursacht werden. In manchen Umgebungen – etwa in der Schwerindustrie – kann ein zusätzlicher Schutz hinzugefügt werden, und es können schnell reagierende Sicherungen erforderlich sein. Auch hier verfügt Nexus über das Fachwissen, um Sie zu beraten und sicherzustellen, dass Ihre Lösung die richtige für Ihre Anforderungen ist.

Wenn Sie SSRs suchen, finden Sie unser EL.CO.-Sortiment hier –

http://www.nexuscomponents.co.uk/Manufacturers/Products/ELCO
